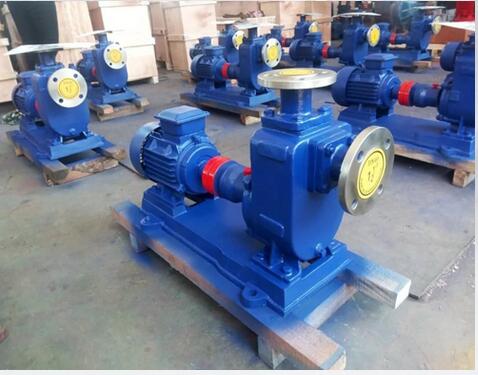

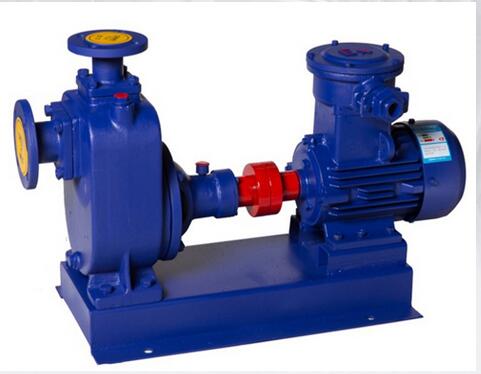

ZW型無堵塞自吸式排污泵

流量：5-800m3/h

壓力：12-60M

轉 速：1450-2900r/min

配套電機：0.55-110KW

質量穩定交貨便捷專業定制

聯系電話13761801222

電話咨詢 查看詳情

產品介紹技術參數 結構安裝外形尺寸使用案例

產品簡介

ZW型無堵塞自吸式排污泵，是根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型自吸排污泵。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，很少維修，性能達到先進水平，具有廣闊的應用市場和發展前。

自吸污水泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。結構及工作原理 ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。

ZW自吸式無堵塞排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的液體。當泵起動吋，泵內的儲液在葉輪的作用下，夾帶著空氣被向上排出。液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

自吸排污泵于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。

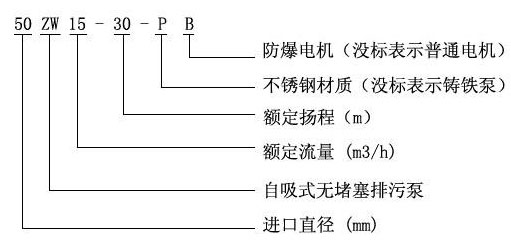

型號意義

產品優勢

排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。

選型范圍

流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。

性能參數本數據僅供參考，請以實際訂貨為準！

型號	流量（m3/h）	揚程	功率	轉速（r/min）	效率（%）	汽蝕余量	自吸高度	自吸時間（min/5m)	重量
25ZW8-15	8	15	2.2	2900	45	2.0	5.5	3	100
32ZW5-20	5	20	2.2	2900	45	2.5	5.5	3	100
32ZW10-20	10	20	2.2	2900	45	2.5	5.5	3	100
32ZW9-30	9	30	3	2900	48	2.5	5.5	3	120
40ZW10-20	10	20	2.2	2900	45	2.5	5.5	3	100
40ZW20-15	20	15	2.2	2900	45	2.5	5.5	3	100
40ZW15-30	15	30	3	2900	48	2.5	5.5	3	120
50ZW10-20	10	20	2.2	2900	45	2.5	5.5	3	100
50ZW20-12	20	12	2.2	2900	45	2.5	5.5	3	100
50ZW15-30	15	30	3	2900	48	2.5	5.5	3	120
50ZW20-35	20	35	5.5	2900	48	2.5	5.5	3	150
65ZW30-18	30	18	4	1450	45	2.5	5.5	3	200
65ZW25-30	25	30	5.5	2900	50	3.0	5.5	3	200
65ZW25-40	25	40	7.5	2900	50	3.0	5.5	2	200
65ZW40-25	40	25	7.5	2900	50	3.0	5.5	2	200
65ZW65-25	65	25	7.5	2900	52	3.0	5.5	2	240
80ZW40-16	40	16	4	1450	50	3.0	5.0	3	240
80ZW40-25	40	25	7.5	2900	50	3.0	5.5	2	200
80ZW25-40	25	40	7.5	2900	50	3.0	5.5	2	200
80ZW65-25	65	25	7.5	2900	52	3.0	5.5	2	240
80ZW80-35	80	35	15	2900	45	3.0	5.5	3	285
80ZW50-60	50	60	22	2900	55	3.0	5.0	3	340
100ZW100-15	100	15	7.5	1450	50	4.0	5.5	3	300
100ZW80-20	80	20	7.5	1450	53	4.0	5.5	3	300
100ZW100-20	100	20	11	1450	53	4.0	5.5	3	340
100ZW100-30	100	30	22	2900	53	4.0	5.5	2	510
125ZW120-20	120	20	15	1450	55	4.5	5.5	2	500
150ZW180-14	180	14	15	1450	60	5.0	5.5	3.5	500
150ZW180-20	180	20	22	1450	60	5.0	5.0	3	570
150ZW180-30	180	30	37	1450	65	5.0	5.0	3	680
150ZW180-38	180	38	55	1450	45	5.0	6.0	3.5	800
200ZW280-14	280	14	22	1450	65	5.0	5.0	3	700
200ZW280-28	280	28	55	1450	55	4.0	5.2	3	940
250ZW420-20	420	20	55	1450	61	6.0	4.5	2.5	1150
300ZW800-14	800	14	55	1450	65	6.0	4.5	2.5	1400
