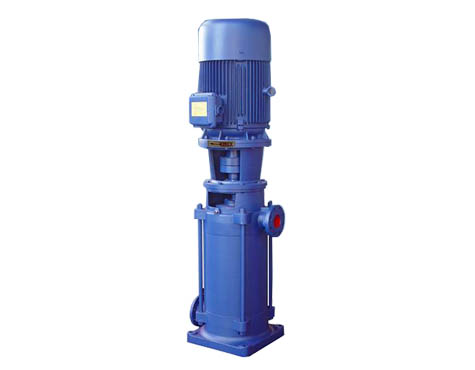

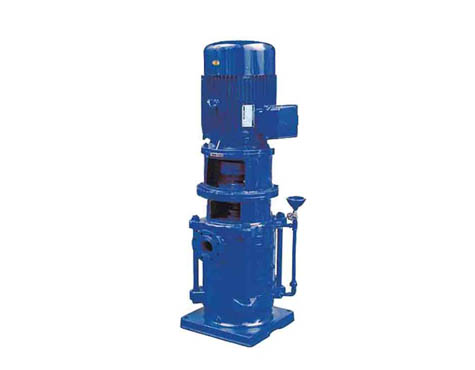

產品簡介

---

DL立式多級離心泵是采用國家推薦使用的高效節能產品IS型泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆粒或纖維的液體。 本司多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

型號意義

---

產品優勢

---

1. 水力模型先進：效率高，性能范圍廣。
2. 結構新穎，運行可靠：取消了平衡鼓，其軸向力采用水力平衡，解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。
3. 更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
4. 運行平穩，噪音低：采用低轉速電機，使泵運行平穩，噪音更低。
5. 立式結構，占地面積小。

選型范圍

---

• 流量：4.2-504m3/h；
• 揚程：24-240m；
• 功率：1.5-450kw；
• 轉速：1480r/min；
• 口徑：φ40-φ250；
• 溫度范圍：0-+90℃；
• 工作壓力：≤2.4Mpa。

性能參數本數據僅供參考，請以實際訂貨為準！

---

型 號	級 數	口徑 (mm)	流量 (m3/h)	揚程 (m)	功率 (KW)	轉速 (r/min)	汽蝕余量 (m)
40DL(DLS)6-12	2	40	6	24	1.5	1480	3.2
	3			36	2.2
	4			48	3
	5			60	4
	6			72	4
	7			84	5.5
	8			96	5.5
	9			108	7.5
	10			120	7.5
	11			132	7.5
	12			144	11
50DL(DLS)12.5-12.5	2	50	12.5	25	3	1480	2.2
	3			3.75	3
	4			50	4
	5			62.5	5.5
	6			75	7.5
	7			87.5	7.5
	8			100	7.5
	9			112.5	11
	10			125	11
65DL(DLS)30-15	2	65	30	30	5.5	1480	2.82
	3			45	7.5
	4			60	11
	5			75	15
	6			90	15
	7			105	18.5
	8			120	22
	9			135	22
	10			150	30
80DL(DLS)50-20	2	80	50	40	11	1480	2.2
	3			60	15
	4			80	22
	5			100	30
	6			120	3.
	7			140	37
	8			160	45
	9			180	45
	10			200	55
100DL(DLS)72-20	2	100	72	40	15	1480	2.8
	3			60	18.5
	4			80	30
	5			100	37
	6			120	37
	7			140	45
	8			160	55
	9			180	55
	10			200	75
100DL(DLS)100-20	2	100	100	40	18.5	1480	2.8
	3			60	30
	4			80	37
	5			100	45
	6			120	55
	7			140	75
	8			160	75
	9			180	90
	10			200	90
150DL(DLS)150-20	2	150	150	40	30	1480	2.8
	3			60	37
	4			80	45
	5			100	55
	6			120	75
	7			140	90
	8			160	90
	9			180	110
	10			200	132
150DL(DLS)165-20	2	150	160	50	37	1480	3.5
	3			75	55
	4			100	75
	5			125	90
	6			150	110
	7			175	132
	8			200	132
	9			225	160
	10			250	160
150DL(DLS)200-20	2	150	200	40	37	1480	3.5
	3			60	55
	4			80	73
	5			100	90
	6			120	110
	7			140	110
	8			160	132
200DL(DLS)300-20	2	200	300	40	55	1480	5
	3			60	75
	4			80	110
	5			100	132
	6			120	160
	7			140	160
	8			160	200



結構圖紙

---

結構說明 DL型多級泵由電機和泵兩部分組成，電機為丫型三相導步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用吋無需校正泵由定子部分利轉子部分組成泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成為防止定子磨損，定子上裝有密封環、平衡等，磨損后可用備件更換轉子部分由軸、葉輪，平衡鼓等組成轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力由角接觸球軸承來承受進水段、中段和出水段的結臺面用紙墊通過拉緊達到密封.軸封采用填料或機械密封.用戶可根據需要選擇。泵旋轉方向從驅動端向下看為逆時針方向轉動。

DL系列立式多級離心泵（結構圖）

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

編號	名稱		編號	名稱
1	球閥		1	球閥
2	撓性接頭		2	撓性接頭
3	取壓直管		3	取壓直管
4	真空壓力表		4	閘閥
5	閘閥		5	彎管
6	彎管		6	泵
7	壓力表		7	聯接板
8	水泥臺座		8	JGD型隔振器
			9	水泥臺座

DL系列立式多級離心泵安裝尺寸圖：

DL系列立式多級離心泵安裝尺寸表： DL系列立式多級離心泵法蘭安裝尺寸：

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

編號	名稱		編號	名稱
1	球閥		1	球閥
2	撓性接頭		2	撓性接頭
3	取壓直管		3	取壓直管
4	真空壓力表		4	閘閥
5	閘閥		5	彎管
6	彎管		6	泵
7	壓力表		7	聯接板
8	水泥臺座		8	JGD型隔振器
			9	水泥臺座

DL系列立式多級離心泵安裝尺寸圖：

DL系列立式多級離心泵安裝尺寸表： DL系列立式多級離心泵法蘭安裝尺寸：
