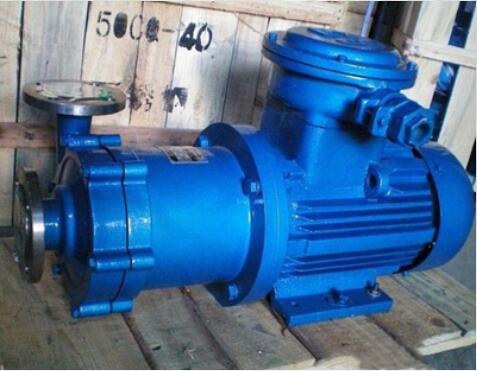

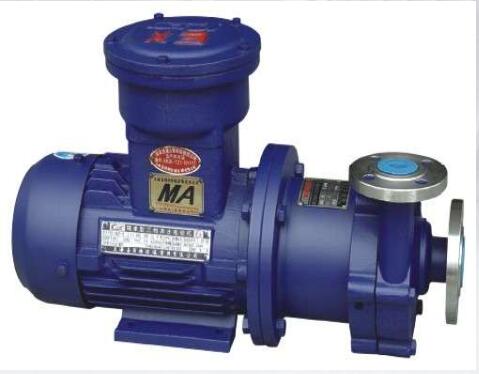

CQ型磁力驅動泵

流量：1.2-160m3/h

壓力：5-50M

轉 速：2900r/min

配套電機：0.12-22KW

質量穩定交貨便捷專業定制

聯系電話13761801222

電話咨詢 查看詳情

產品介紹技術參數 結構安裝外形尺寸使用案例

產品簡介

CQ型磁力驅動離心泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，CQ型磁力驅動泵吸收了國內外先進水平的臥式磁力泵生產新技術、新材料、新工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加完美化。CQ型磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型，我們將一如既往的為廣大用戶提供更加優質的服務。

CQ型磁力驅動泵主要特點：

磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，完全解決了其他泵機械密封無法避免的跑、冒、滴之弊病。臥式磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

型號意義

性能參數本數據僅供參考，請以實際訂貨為準！

型號	口徑		流量	揚程	汽蝕余量 (m) (NPSH)r	功率	轉速	電壓
型號	進口	出口	（m?/h）	(m)	汽蝕余量 (m) (NPSH)r	(kW)	(r/min)	(V)
14CQ-5	14	10	1.2	5	6	0.12	2900	220/380
16CQ-8	16	12	1.8	8	6	0.18	2900	220/380
20CQ-12	20	12	3	12	6	0.37	2900	220/380
25CQ-I5	25	20	5.4	15	6	1.1	2900	380
32CQ-15	32	25	6.6	15	6	1.1	2900	380
32CQ-25	32	25	6.6	25	5.5	1.1	2900	380
40CQ-20	40	32	10.8	20	4	2.2	2900	380
40CQ-32	40	32	12	32	4	4	2900	380
50CQ-25	50	40	14.4	25	4	4	2900	380
50CQ-40	50	40	13.2	40	4	4	2900	380
50CQ-50	50	32	7.8	50	4	5.5	2900	380
65CQ-25	65	50	16.8	25	4	5.5	2900	380
65CQ-35	65	50	27	35	4	7.5	2900	380
65CQ-50	65	40	27	50	4	11	2900	380
80CQ-35	80	65	50	35	4	11	2900	380
80CQ-50	80	50	50	50	4	15	2900	380
100CQ-32	100	80	90	32	4	18.5	2900	380
100CQ-50	100	65	80	50	4	22	2900	380
125CQ-32	125	100	115	32	4	22	2900	380
150CQ-25	150	125	160	25	4	22	2900	380

結構圖紙

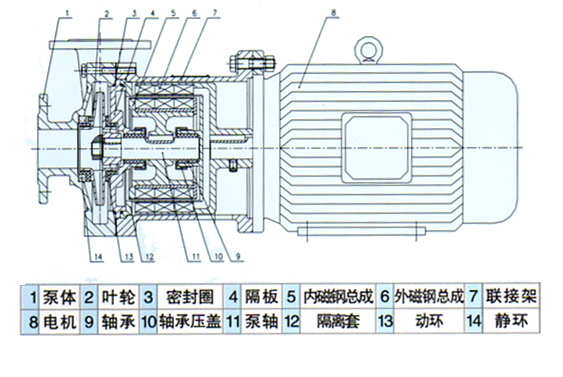

結構爆炸圖 CQ型磁力驅動泵

臥式磁力泵泵體材質：304不銹鋼、動環材質：填充四氟、靜環材質：陶瓷、葉輪：304不銹鋼、密封圈：橡膠、隔板：304不銹鋼、軸套：填充四氟、壓蓋:304不銹鋼、泵軸:304不銹鋼內磁鋼總成:304不銹鋼+磁鐵、隔離套:304不銹鋼、外磁鋼總成:鑄鋼+磁鐵

CQ型磁力驅動泵（結構圖）

安裝尺寸本數據僅供參考，請以實際訂貨為準！

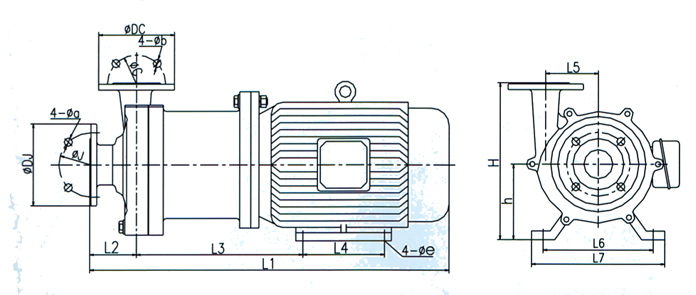

CQ型磁力驅動泵安裝尺寸表：

型號	Dnj	a	N-φb	Dnc	C	N-φd	e	L1	L2	L3	L4	L5	L6	L7	H	H1
14CQ-5	管子連接						7	320	61.5	115	71	45	90	130	150	56
16CQ-8							7	320	61.5	115	71	45	90	130	150	56
20CQ-12							8	350	59.5	135.5	80	54	100	160	166	63
25CQ-15	100	75	4-φ?12	90	65	4-φ?12	10	430	67.5	184	100	71.5	125	240	210	80
32CQ-15	120	90	4-φ?14	100	75	4-φ?12	10	430	67.5	184	100	71.5	125	240	210	80
32CQ-25	120	90	4-φ?14	100	75	4-φ?12	10	440	70	187.5	125	85	140	260	240	90
40CQ-20	130	100	4-φ?14	120	90	4-φ?14	10	545	74	239	125	85.5	140	290	240	90
40CQ-32	130	100	4-φ?14	120	90	4-φ?14	12	610	80	260.5	140	90	190	336	260	112
50CQ-25	140	110	4-φ?14	130	100	4-φ?14	12	610	80	260.5	140	90	190	336	260	112
50CQ-40	140	110	4-φ?14	130	100	4-φ?14	12	610	80	260.5	140	90	190	336	260	112
50CQ-50	165	125	4-φ?18	140	100	4-φ?18	12	705	82	318	140	112	216	350	305	132
65CQ-25	160	130	4-φ?14	140	110	4-φ?14	12	705	93	305	140	90	216	350	305	132
65CQ-35	160	130	4-φ?14	140	110	4-φ?14	12	700	69.5	303.5	140	0	216	350	292	132
65CQ-50	185	145	4-φ?18	150	110	4-φ?18	15	856	95.5	373.5	210	0	254	420	365	160
80CQ-35	190	150	4-φ?18	160	130	4-φ?14	15	855	92.5	376.5	210	0	254	400	335	160
80CQ-50	200	160	8-φ?18	165	125	4-φ?18	15	856	95.5	373.5	210	0	254	420	365	160
100CQ-32	210	170	4-φ?18	150	150	4-φ?18	15	855	92.5	376.5	254	0	254	400	335	160
100CQ-50	220	180	8-φ?18	185	145	4-φ?18	15	1650	145	405	241	0	279	520	415	180
125CQ-32	240	200	8-φ?18	210	170	4-φ?18	15	1650	145	405	241	0	279	520	415	180
150CQ-25	265	225	8-φ?18	240	200	8-φ?18	15	1650	145	405	241	0	279	520	415	180
